NEU • Intelligenter Brandschutz für PV-Anlagen

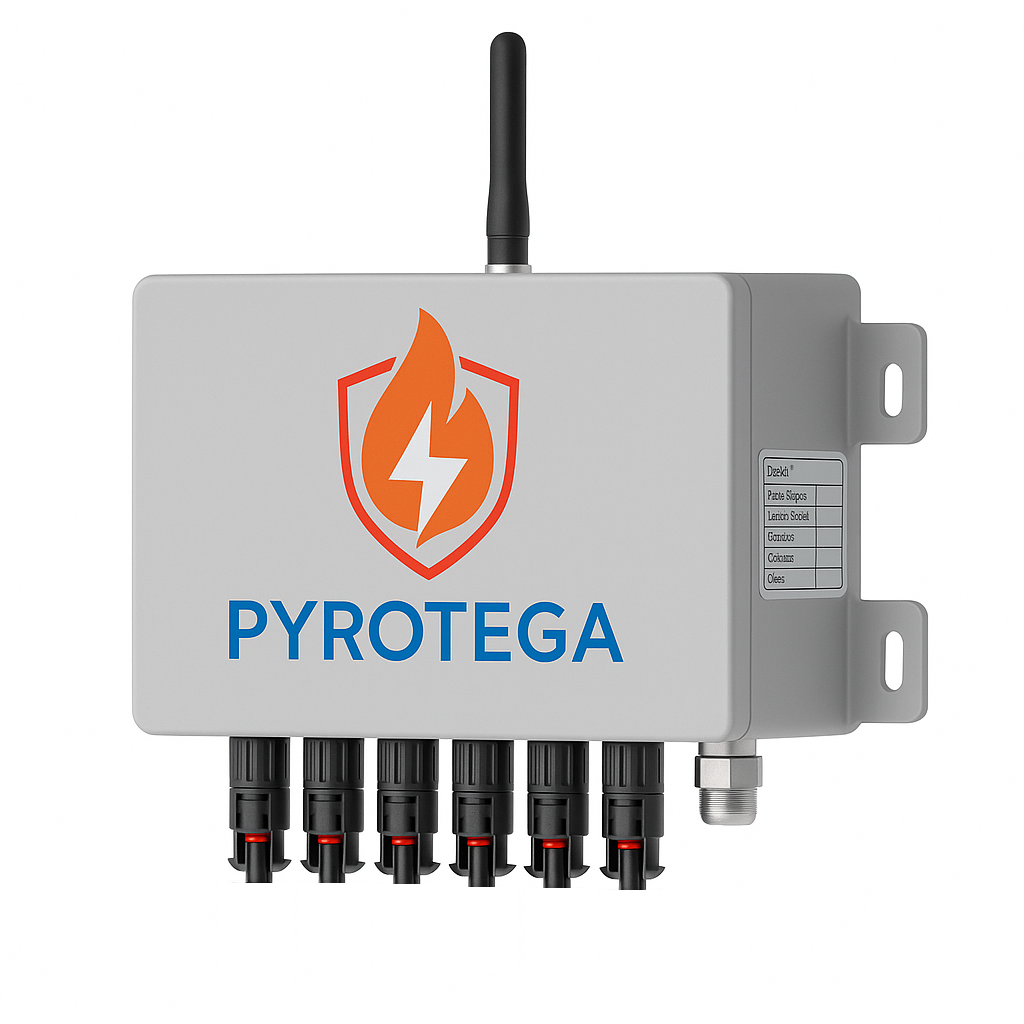

PYROTEGA® – intelligente Abschalt- und Überwachungslösung für PV

Schnelle Erkennung, aktive Abschaltung und permanente Überwachung von PV-Strings – entwickelt für Industrie, Bahn, Gewerbe und anspruchsvolle Dachanlagen.

KI-gestützte Auswertung Hohe DC-Spannungen & Ströme Made in Germany

Hinweis: Produkt in Entwicklung – technische Daten vorbehaltlich Änderung.

Warum PYROTEGA?

SICHERHEIT NEU DEFINIERT – INTELLIGENTE PV-ABSCHALTEINRICHTUNG: PV-Anlagen sind eine langfristige Investition, gleichzeitig entsteht auf den Dächern und in der Fläche eine hohe elektrische Energie. PYROTEGA® schützt diese Anlagen, indem es PV-Strings permanent überwacht und kritische Zustände wie Lichtbögen, Überströme und auffällige Leistungsverluste frühzeitig erkennt – bevor aus einem elektrischen Problem ein Brand werden kann.

Im Ernstfall trennt PYROTEGA® die betroffenen Strings blitzschnell vom DC-Kreis und reduziert so die Brandlast deutlich. Die schnelle Abschaltung, noch bevor es sichtbar raucht oder brennt, hilft, Schäden an Dach, Gebäudehülle und Umgebung zu vermeiden und schafft zusätzliche Sicherheit für Betreiber, Einsatzkräfte und alle Personen im Gebäude.

Die KI-gestützte Lichtbogenerkennung basiert auf trainierten Modellen und setzt neue Maßstäbe bei Reaktionszeit, Empfindlichkeit und Intelligenz. PYROTEGA® kombiniert schnelle Leistungselektronik mit smarter Auswertung und bietet damit mehr als klassische Schutzgeräte: einen aktiven, nachvollziehbaren Brandschutz speziell für moderne PV-Anlagen.

Funktionen & Merkmale

PYROTEGA® bündelt mehrere sicherheitsrelevante Funktionen in einem System und kann – je nach Variante – als zentrale Abschalt- und Überwachungseinheit für PV-Strings eingesetzt werden.

AFCI mit KI-basierter Erkennung

intelligente Lichtbogenerkennung

Die integrierte AFCI-Funktion nutzt KI-basierte Modelle, um typische und atypische Lichtbogensignaturen zu erkennen. So können Fehler frühzeitig identifiziert und Abschaltungen gezielt und nachvollziehbar ausgelöst werden.

DC-Freischaltung (Feuerwehrschalter)

schnelle Trennung vom DC-Kreis

PYROTEGA® ermöglicht das schnelle Freischalten betroffener PV-Strings. Die Funktion kann automatisch im Fehlerfall oder über eine definierte Feuerwehrschnittstelle ausgelöst werden, um die Brandlast im Gebäude zu reduzieren.

Leistungsmessung & Monitoring

Transparenz auf String-Ebene

Kontinuierliche Erfassung von Strömen, Spannungen und Leistung je PV-String ermöglicht eine laufende Zustandsüberwachung. Auffällige Leistungsverluste können früh erkannt und gezielt analysiert werden.

GSM-Kommunikation

ohne lokale IT-Infrastruktur

Über die integrierbare GSM-Kommunikation kann PYROTEGA® auch dort eingesetzt werden, wo keine LAN- oder WLAN-Infrastruktur vorhanden ist. Störmeldungen und Statusdaten werden direkt über das Mobilfunknetz übertragen.

WLAN- oder LAN-Anbindung

flexibel je nach Projekt

Alternativ zur GSM-Variante kann PYROTEGA® über WLAN oder klassische LAN-Schnittstellen eingebunden werden. So lässt sich das System an bestehende Leit- und Monitoringsysteme koppeln – ohne zusätzliche Mobilfunkkosten.

UI-Anbindung & Störmeldungen

Übersicht für Betreiber & Service

Über eine Benutzeroberfläche (z. B. Web-UI oder App, projektspezifisch) werden Störmeldungen, aktive Abschaltungen und Verlaufsdaten visualisiert. Betreiber und Einsatzkräfte behalten so den Überblick über den Anlagenstatus.

Sicherheitsstandards & Normen (Zielauslegung)

PYROTEGA® wird auf relevante Normen und Richtlinien im Bereich Gerätesicherheit, Brandabschaltung und Lichtbogenabschaltung ausgelegt:

Hinweis: Die konkrete Konfiguration, Varianten und die endgültige Normenabdeckung werden in den finalen Datenblättern und Konformitätserklärungen projektspezifisch dokumentiert.

Technik – was steckt in PYROTEGA?

PYROTEGA® wird in unterschiedlichen Gerätegrößen für verschiedene Anzahlen von PV-Strings angeboten. Jedes Gerät ist voll ausgestattet und besteht aus einem zentralen Motherboard sowie einer entsprechenden Anzahl von Frontboards – je Frontboard ist für einen String zuständig.

  • Hochspannungs-DC-Trenn- und Schaltmodule je überwachten String
  • Sensormodule für Ströme, Spannungen und weitere Messgrößen je String
  • Auswerteeinheit mit Mikrocontroller / Embedded-System
  • Kommunikationsschnittstellen (GSM, LAN, WLAN)
  • UI-basierte Bedien- und Visualisierungsebene über die PYROTEGA-Oberfläche

In der ersten Ausbaustufe erfolgt die Bedienung und Überwachung vollständig über unsere eigene UI (z. B. Web-/App-Oberfläche). Eine Anbindung an Leit- und Monitoringsysteme sowie eine direkte Anbindung von Wechselrichtern über MODBUS sind als zukünftige Erweiterungen vorgesehen und werden – sobald verfügbar – per OTA-Updates auch für bereits im Feld befindliche Geräte bereitgestellt.

Bereits ab der ersten Gerätegeneration können Wechselrichter zusätzlich über Temperaturfühler im Umfeld überwacht werden, sodass thermische Auffälligkeiten frühzeitig erkannt werden.

Konkrete Datenblätter (Spannungsbereiche, Stromtragfähigkeit, Schutzarten, Schnittstellen) werden separat bereitgestellt und sind abhängig von Gerätegröße und Kundenspezifikation.

Typische technische Eckdaten
(Zielwerte – in Entwicklung)

  • Systemspannung: 1200–1500 V DC
  • Nennstrom je String: bis 100 A
  • Kurzschlussstrom: bis 1000 A (1 s Auslegung)
  • Differenzstromauswertung für erweiterte Fehlererkennung
  • Versorgung über Fremdspannung 230 VAC
  • Zukünftige Option: Eigenversorgung aus einem PV-String (speziell für Freilandanlagen)
  • Detektion definierter Fehlerbilder (Überstrom, Unplausibilitäten, Lichtbögen)
  • Geeignet für Dach-, Fassaden- und Freiflächenanlagen
  • Integration in bestehende Brandschutzkonzepte möglich

Vorteile für Betreiber, Planer und Einsatzkräfte

Mehr Transparenz

Klar nachvollziehbare Zustände und Ereignisse helfen, Anlagen besser zu verstehen und Entscheidungen fundiert zu treffen.

Zusätzliche Sicherheit

Durch schnelle Abschaltmöglichkeiten und gezielte Überwachung kann das Risiko im Fehlerfall reduziert werden.

Flexible Integration

PYROTEGA® lässt sich in neue Anlagen einplanen oder nachrüsten – abhängig von technischer Machbarkeit und Vorgaben vor Ort.

PYROTEGA® unverbindlich vorbestellen

Sie möchten PYROTEGA in einem Projekt einsetzen oder sich eine der ersten Serien­einheiten sichern? Senden Sie uns eine unverbindliche Anfrage – wir melden uns mit weiteren technischen Details, Verfügbarkeiten und Konditionen.

Wie geht es weiter?

  • Sie senden uns Ihre Kontaktdaten und eine kurze Projektbeschreibung.
  • Wir prüfen, ob PYROTEGA zur Anwendung passt und melden uns mit Rückfragen.
  • Im nächsten Schritt erhalten Sie ein Angebot bzw. weitere Unterlagen.

Hinweis: Dieses Formular stellt kein verbindliches Angebot dar. Alle Angaben sind freibleibend und vorbehaltlich technischer Prüfung.
